海灣GST-HX-240B火災聲光警報器

 取代原產品GST-HX-200B火災聲光警報器 　

 區別 1）整體尺寸變?yōu)?21mm×91mm×52mm；

         2）顏色略有變化。

         3）新老產品的使用特性基本一致，并且可以混用。

海灣GST-HX-240B火災聲光警報器參數

　　外形尺寸：121×91×52mm

　　外殼材質：塑料

　　使用場所：室內型

　　供電方式：直流24V

　　編碼方式：電子編碼

　　聲壓級：80dB~115dB(火災聲調)、80dB~115dB(嘀嘀聲調)

　　變調周期：3.5s~4.8s（火災聲調）、0.6s~1.0s(嘀嘀聲調)

　　閃光頻率：1.1Hz~1.7Hz（火災聲調）、1.1Hz~1.7Hz(嘀嘀聲調)

　　接線端子標注：有

　　執行標準號：GB 26851-2011

海灣GST-HX-240B火災聲光警報器特點

　　1.新產品僅替代相應舊聲光警報器類的標準產品；

　　2.產品整體尺寸有所變化，但不影響功能及使用；

　　3.新產品仍然不適用任何防爆、本安產品，防爆、本安產品購買方式與以往無異；

　　4.新產品仍然不適用任何船用產品，船用產品購買方式與以往無異。

海灣GST-HX-240B火災聲光警報器概述：

       海灣GST-HX-240B 火災聲光警報器(以下簡稱警報器)，用于在火災發生時提醒現場人員注意。警報器是一種安裝在現場的聲光報警設備，當現場發生火災并被確認后，可由消防控制中心的火災報警控制器啟動。啟動后警報器發出強烈的聲光信號，以達到提醒現場人員注意的目的。

海灣GST-HX-240B火災聲光警報器主要技術指標

 （1）海灣GST-HX-240B火災聲光警報器工作電壓：

信號總線電壓：總線 24V 允許范圍：16V～28V

電源電壓：DC24V 允許范圍：DC20V～DC28V

 （2）海灣GST-HX-240B火災聲光警報器工作電流：

總線監視電流≤0.25mA 電源監視電流≤1mA

總線啟動電流≤1.5mA 電源動作電流≤10mA

 （3）海灣GST-HX-240B火災聲光警報器閃光頻率：1.1Hz～1.7Hz

 （4）火警聲調聲壓級： 80dB～115dB（正前方 3m 水平處（A 計權））

 嘀嘀聲調聲壓級： 80dB～115dB（正前方 3m 水平處（A 計權））

（5）變調周期：3.5s～4.8s（火警聲）/0.6s～1.0s（嘀嘀聲）

 （6）海灣GST-HX-240B火災聲光警報器編碼方式：采用電子編碼方式，占一個總線編碼點，編碼范圍可在 1～242 之間任意設定

 （7）海灣GST-HX-240B火災聲光警報器線制：四線制，與控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接

（8）使用環境：

 溫 度：-10℃～+55℃

 相對濕度≤95%，不凝露

（9）倉儲條件：

 溫度：-20℃~60℃

 濕度：0~95%，不凝露

（10）使用場所：室內

 （11）外形尺寸：121mm×91mm×52mm（帶底殼）

 （12）殼體材料和顏色：塑料/白色，正面鑲有透明光罩/紅色

 （13）外殼防護等級：IP41

 （14）重量：約 144g (帶底殼)

（15）安裝孔距：60mm

 （16）執行標準：GB 26851-2011

海灣GST-HX-240B火災聲光警報器結構特征、安裝與布線

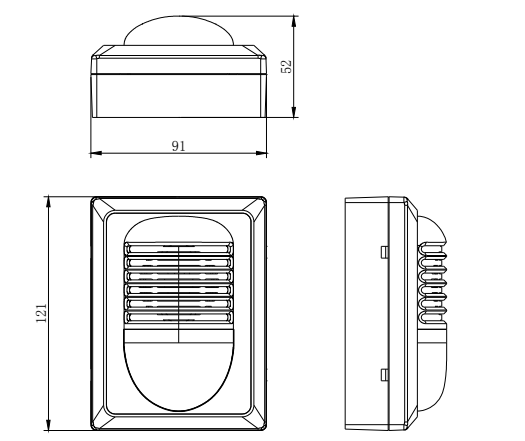

警報器外形示意圖如圖 2-33 所示。

警告：安裝設備之前，請切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼

的連接線準確無誤。

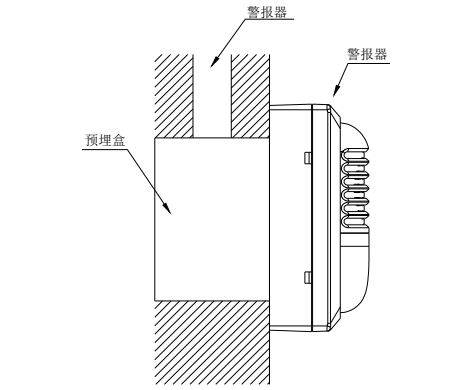

警報器安裝前應首先檢查外殼是否完好無損，標識是否齊全。警報器底殼與警報器之間采用插接方式，安裝時為明裝，可安裝在 86H50 型標準預埋盒上，安裝示意圖如圖所示。

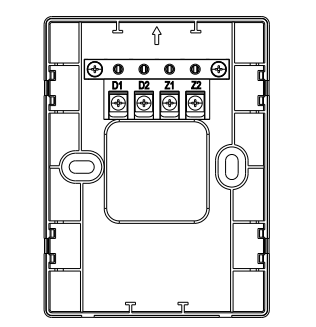

安裝底殼時應注意方向，底殼及端子示意圖如圖。

其中：D1、D2：接 DC24V 電源，無極性；

Z1、Z2：接控制器信號總線，無極性；

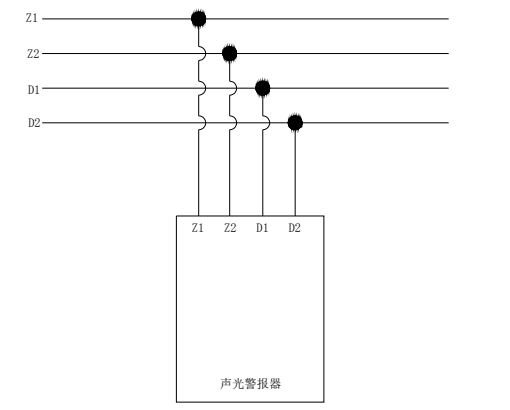

警報器信號總線、電源總線的接線方式示意圖如圖所示。

布線要求：信號總線 Z1、Z2 采用 RVS 雙絞線，截面積大于等于 1.0mm2；

電源線 D1、D2 采用 BV 線，截面積大于等于 1.5mm2。
